Name: Μεγάλο κέντρο κατεργασίας CNC 3 αξόνων οριζόντιας άξονας HMC500 Φρέζα ακριβείας CNC
Brand: SUMORE
Price: 88.0 USD
Availability: InStock
Rating: 4.9 (19 reviews)

Γρήγορη λεπτομέρεια

● Μέγεθος επιφάνειας εργασίας: 500x500mm

● Διαδρομή άξονα X: 800 mm

● Διαδρομή άξονα Y: 800 mm

● Διαδρομή άξονα Z: 800 mm

● Μέγιστη φόρτωση τραπεζιού εργασίας: 800kg

● Μέγιστη ταχύτητα άξονα: 8000 σ.α.λ.

● Κωνικότητα άξονα: BT40

Περιγραφή

Η υψηλής ακρίβειας, βαρέως τύπου οριζόντια μηχανή φρεζαρίσματος μετάλλων HMC500 HMC630 HMC800 HMC1000 με κέντρο κατεργασίας υψηλής ακρίβειας και βαρέως τύπου, 3 αξόνων και 4 αξόνων, έχει τα πλεονεκτήματα της ισχυρής δύναμης κοπής, της υψηλής αξιοπιστίας, του υψηλού βαθμού αυτοματισμού (αυτόματη αλλαγή εργαλείου, αυτόματη αφαίρεση τσιπ, αυτόματη ψύξη εργαλείου), της απλής, βολικής και ευχάριστης λειτουργίας, του όμορφου και γενναιόδωρου συνολικού σχήματος κ.λπ.

Χαρακτηριστικά

● Γραμμική κυλινδρική στρώση.

● Ρουλεμάν NSK και θύρα RS232.

● Τυπικές βίδες με σφαιρίδια.

● Υπερυψηλή ταχύτητα άξονα.

● Φορητός χειροτροχός.

● Πολλαπλό εργαλείο συλλογής υδάτων.

● Αυτόματο σύστημα λίπανσης.

● Ρυθμιζόμενη βίδα.

● Ανοξείδωτο ατσάλι και πλήρες περίβλημα.

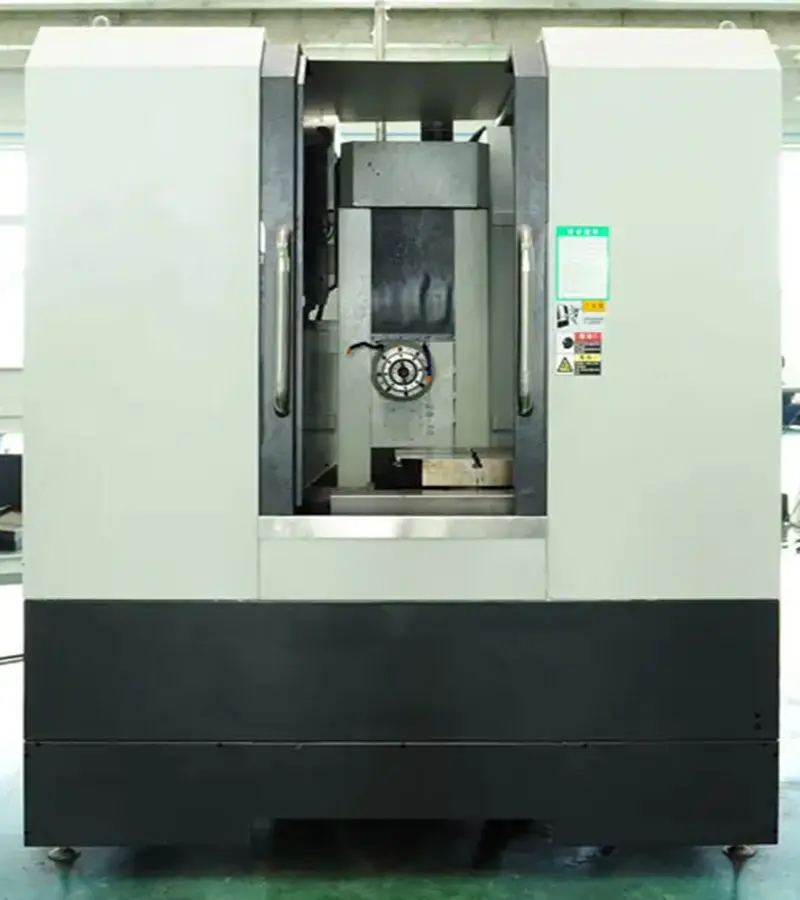

HMC500 2

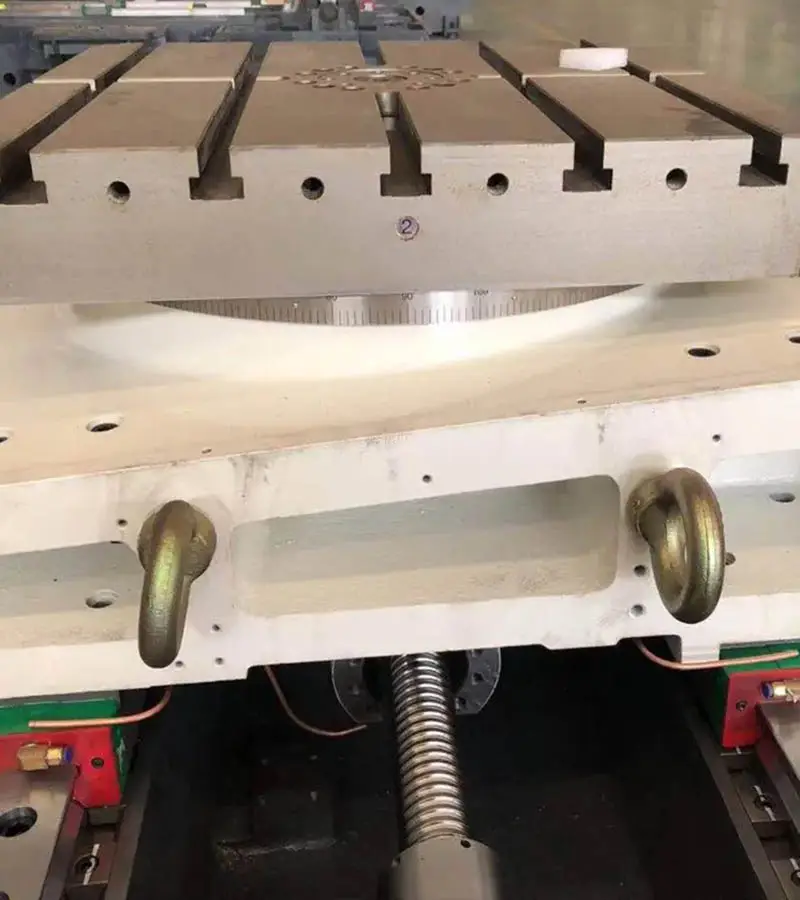

HMC500 1

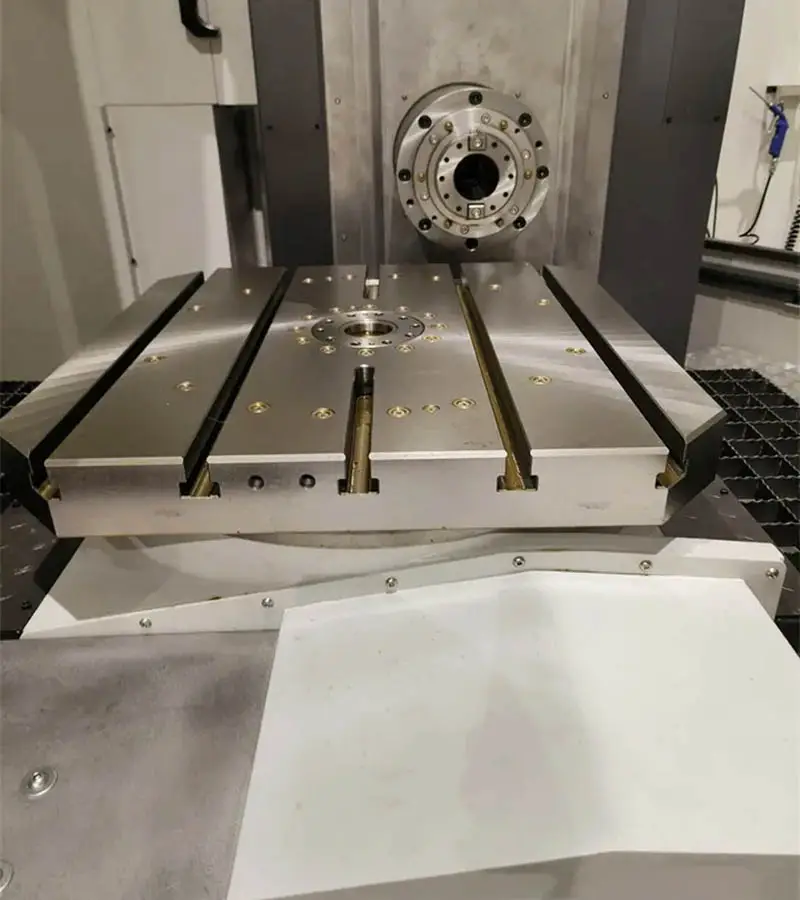

HMC500 3

Εφαρμογές

Τα οριζόντια κέντρα κατεργασίας χρησιμοποιούνται ευρέως στην επεξεργασία εξαρτημάτων υψηλής ακρίβειας, ιδιαίτερα κατάλληλα για την επεξεργασία εξαρτημάτων πληροφορικής, εξαρτημάτων αυτοκινήτων, οπτικών οργάνων, ιατρικού εξοπλισμού, πνευματικών εξαρτημάτων, εξαρτημάτων αεροπορίας και αεροδιαστημικής, καλουπιών κ.λπ. Αυτή η εργαλειομηχανή χρησιμοποιείται κυρίως για φρεζάρισμα και είναι κατάλληλη για διάτρηση, κοπή, διεύρυνση, διεύρυνση, διάτρηση και συνεχή άλεση εξαρτημάτων.

Προδιαγραφές

Μοντέλο	HMC500	HMC630	HMC800	HMC1000
Ταξίδι με άξονα Χ	800mm	1100mm	1600mm	2200mm
Ταξίδι στον άξονα Υ	800mm	800mm	1000mm	1400mm
Ταξίδι στον άξονα Z	800mm	1100mm	1100mm	1200mm
Μέγεθος πίνακα	500 * 500mm	630 * 630mm	800 * 800mm	1000 * 1000mm
Ευρετηρίαση τραπεζιού εργασίας	1°*360	1°*360	1°*360	1°*360
Μέγεθος υποδοχής T	5-18-100mm	5-18-100mm	6-22-125mm	125 22 × × 6mm
Μέγιστη φόρτωση του τραπεζιού εργασίας	800kg	1500kg	2500kg	6000kg
Περιστρέψτε το κέντρο στο τραπέζι	50-850mm	50-850mm	0-1000mm	350-1550mm
Μύτη άξονα στην επιφάνεια του τραπεζιού	125-925	125-1225	180-1180	100-1300mm
Κωνικό άξονα	BT-40	BT-50	BT-50	BT-50
Εύρος άξονα	8000 σ.α.λ.	6000 σ.α.λ.	6000 σ.α.λ.	6000 σ.α.λ.
Ισχύς άξονα	11 / 15KW	15 / 18.5KW	15 / 18.5KW	15 / 18.5KW
ταχύτητα κοπής	1-8000mm / min	1-8000mm / min	1-8000mm / min	1-8000 mm/min
Γρήγορη ταχύτητα X/Y/Z	24/24/24 m / λεπτό	24/24/24 m / λεπτό	24/24/24 m / λεπτό	24/24/24m/min
Ακρίβεια θέσης X/Y/Z	0.008	0.008	0.008	0.015
Επαναληψιμότητα	0.005	0.005	0.005	0.008
Ακρίβεια τοποθέτησης του άξονα Β	+10 "	+10 "	+10 "	+10 "
ATC	24 τεμάχια (προαιρετικά 30 τεμάχια/40 τεμάχια 60 τεμάχια)	24 τεμάχια (προαιρετικά 30 τεμάχια/40 τεμάχια 60 τεμάχια)	24 τεμάχια (προαιρετικά 30 τεμάχια/40 τεμάχια 60 τεμάχια)	24 τεμάχια (προαιρετικά 30 τεμάχια/40 τεμάχια 60 τεμάχια)
Χρόνος αλλαγής εργαλείου	2.7S	5S	5S	5S
Μέγιστο βάρος εργαλείου	8kg	18kg	18kg	18kg
Μέγιστη διάμετρος εργαλείου	75/125 χιλιοστά	112/200 χιλιοστά	125/230	φ80/φ150mm
Μέγιστο μήκος εργαλείου	300mm	300mm	300mm	400mm
Βάρος κοπής	9500kg	12000kg	15000kg	20000Kg
Διάσταση μηχανής	3800 3200 * * 3280mm	4860 3600 * * 3460mm	6200 4800 * * 3800mm	6800 5200 × × 3800mm
