Name: Κέντρο κατεργασίας τύπου Gantry υψηλής ακρίβειας GMC1600 CNC Gantry
Brand: SUMORE
Price: 88.0 USD
Availability: InStock
Rating: 4.8 (18 reviews)

Γρήγορη λεπτομέρεια

● Μέγεθος τραπεζιού (ΠxΜ): 1300x2000/2500/3000/3500mm

● Χωρητικότητα φόρτωσης στο τραπέζι: 4 τόνος

● Διαδρομή άξονα X: 2000/2500/3000/3500mm

● Διαδρομή άξονα Y - συμπεριλαμβανομένης της διαδρομής αλλαγής εργαλείου: 1850 mm

● Διαδρομή άξονα Z: 800 mm

● Πλάτος ατσάλινου σκελετού: 1600 mm

● Ταχύτητα άξονα - ιμάντας: 6000/8000 σ.α.λ.

● Ισχύς κύριου κινητήρα: 15-18.5kw

Βίντεο

Περιγραφή

Το κέντρο κατεργασίας γερανού CNC είναι ένα είδος μηχανικού εξοπλισμού που χρησιμοποιείται στη βιομηχανική παραγωγή. Μπορεί να αυτοματοποιηθεί μέσω προγραμμάτων υπολογιστή, συμπεριλαμβανομένης της επεξεργασίας εξαρτημάτων, της τοποθέτησης, των δοκιμών κ.λπ. Το κέντρο κατεργασίας γερανού CNC έχει τα πλεονεκτήματα της υψηλής απόδοσης, της υψηλής ακρίβειας και της υψηλής σταθερότητας, επομένως χρησιμοποιείται ευρέως στην κατασκευή μηχανημάτων, στην αυτοκινητοβιομηχανία, στην ηλεκτρονική, στον ιατρικό εξοπλισμό και σε άλλους τομείς.

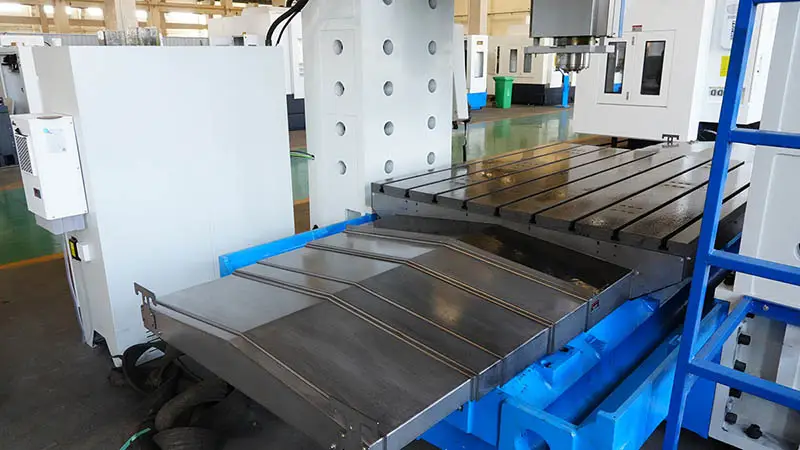

GMC1600 1

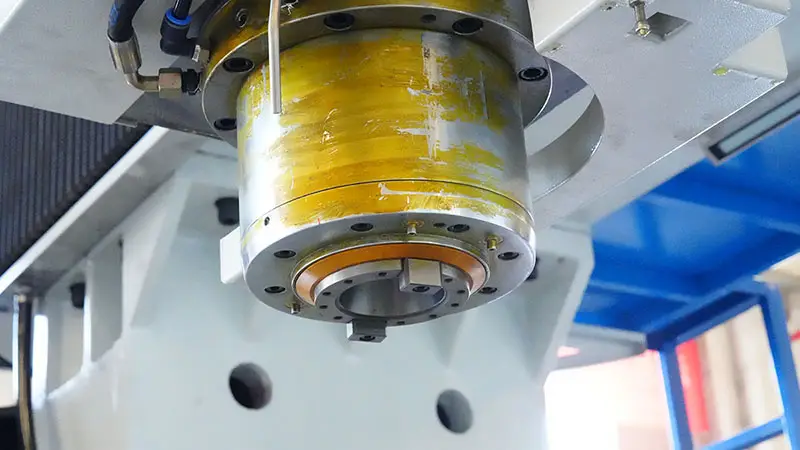

GMC1600 11

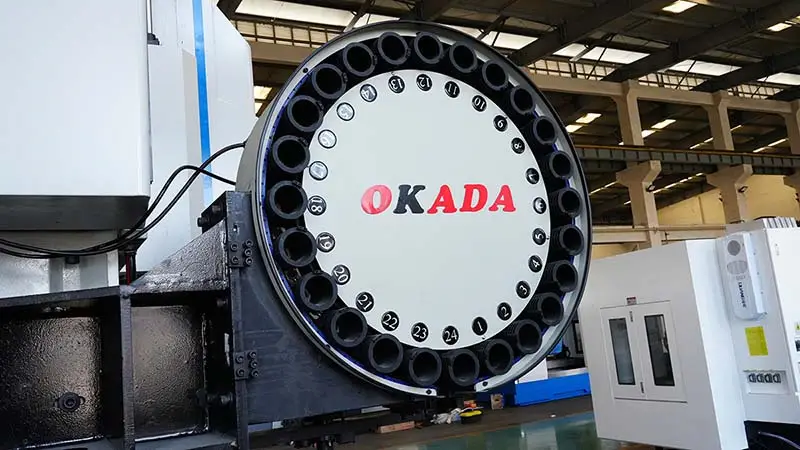

GMC1600 10

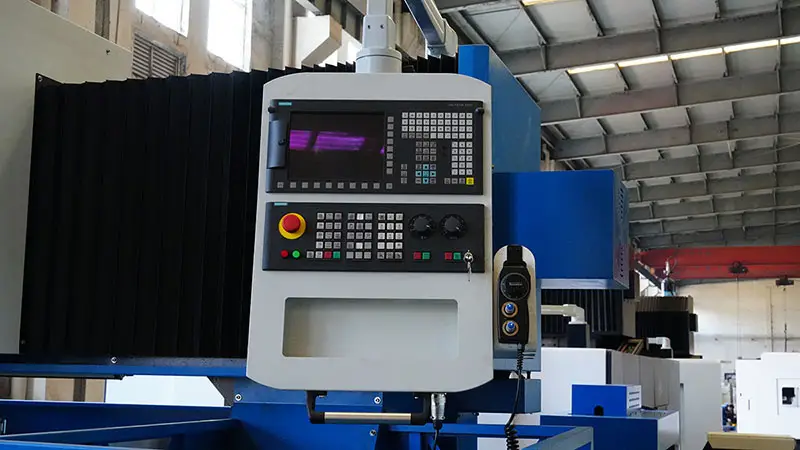

GMC1600 12

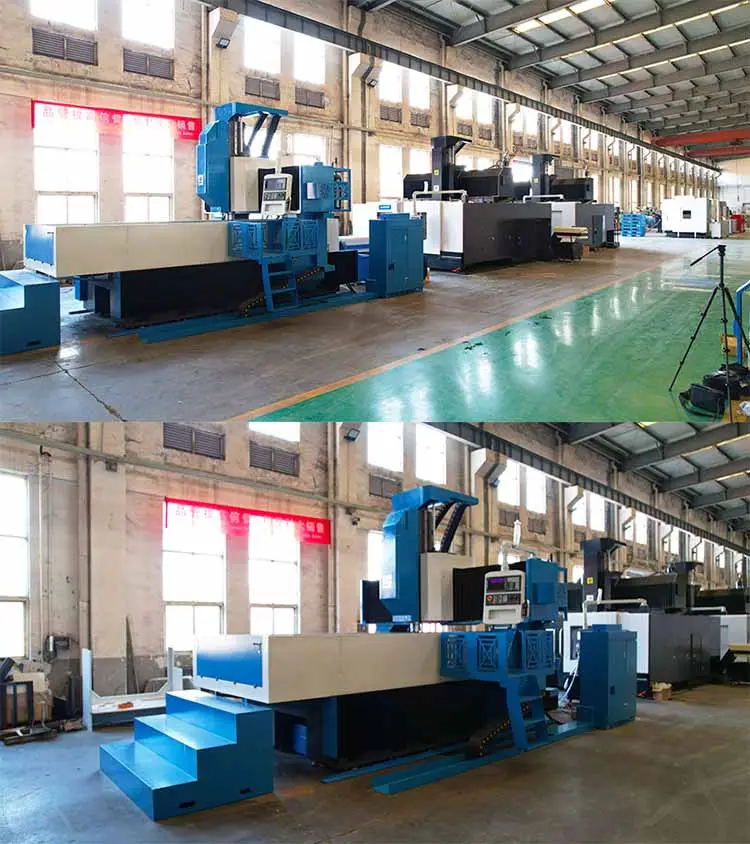

GMC1600 5

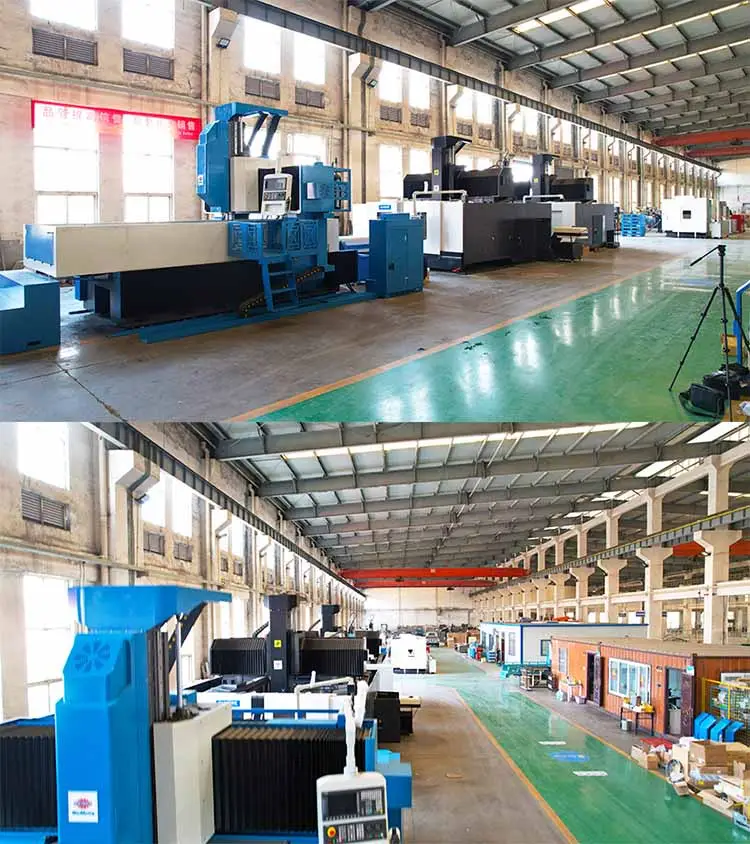

GMC1600 4

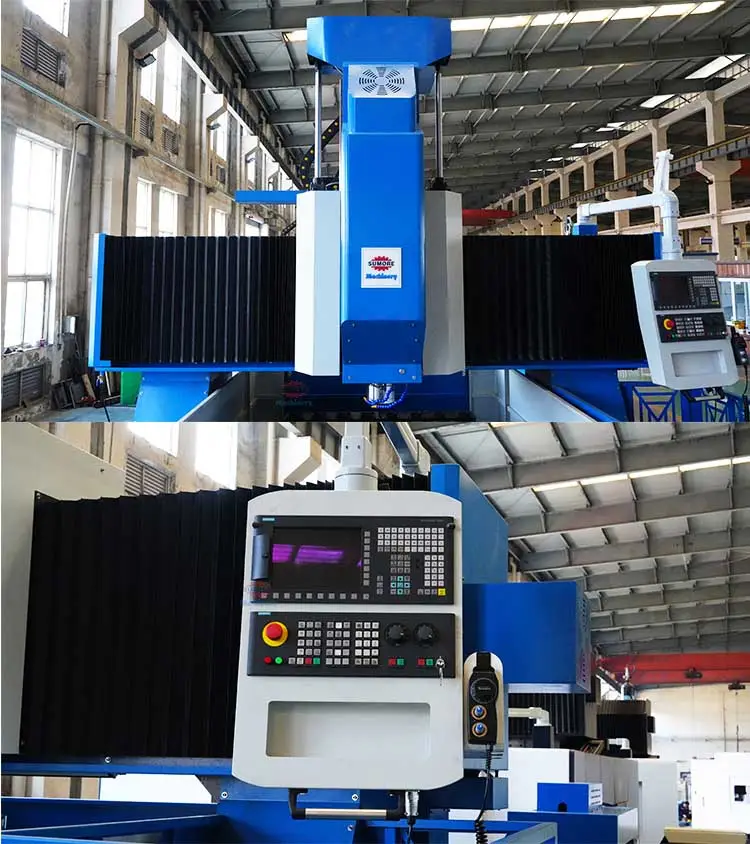

GMC1600 13

Εφαρμογές

Κέντρο κατεργασίας CNC ατσάλινων σκελετών που χρησιμοποιείται συνήθως σε βιομηχανίες όπως η αεροδιαστημική, η αυτοκινητοβιομηχανία και η άμυνα για την κατεργασία εξαρτημάτων όπως καλούπια, μήτρες και σύνθετα εξαρτήματα.

Προδιαγραφές

Μοντέλο	Μονάδα	GMC1210	GMC1400	GMC1600
Χωρητικότητα
Μέγεθος τραπεζιού WXL	(Mm)	820*1300	1000*2000/2500/3000	1300*2000/2500/3000/3500
Χωρητικότητα φόρτωσης στο τραπέζι	(τόνος)	1	3.5	4
Απόσταση από την επιφάνεια του άξονα έως την επιφάνεια του τραπεζιού	(Mm)	70-670	150-950	250-1050
Υποδοχή τραπεζιού T		5-18-160	7-22-170	7-22-170
Ταξίδι με άξονα Χ	(Mm)	1000	2000/2500/3000	2000 / 2500 / 3000 / 3500
Διαδρομή άξονα Y - συμπεριλαμβανομένης της διαδρομής αλλαγής εργαλείου	(Mm)	1250	1650	1850
Z διαδρομή άξονα	(Mm)	600	800	800
Πλάτος γέφυρας	(Mm)	1050	1400	1600
Ατρακτος
Κωνικότητα/διάμετρος άξονα		BT50-155	BT50-190	BT50-190
Ταχύτητα άξονα – ιμάντας	(Rpm)	6000 / 8000rpm	6000 / 8000rpm	6000/8000
Κύρια ισχύς κινητήρα	(KW)	'11-15	15-18.5	15-18.5KW
Ταχύτητα κοπής
Γρήγορη ταχύτητα τροφοδοσίας	(M / min)	X:15 Y:15 Z:10	X:15 Y:15 Z:10	X:15 Y:15 Z:10
Ταχύτητα σίτισης κοπής	(M / min)	10	10	10
Ακρίβεια
Ακρίβεια τοποθέτησης	(Mm)	± 0.005	± 0.005	± 0.005
Ακρίβεια επανατοποθέτησης	(Mm)	± 0.003	± 0.003	± 0.003
ATC
Αριθμός εργαλείου		24	24	24
Χρόνος αλλαγής εργαλείου	(Ων)	2.7	2.7	2.7s
Μέγιστο βάρος εργαλείου	(Kg)	8	8	8
Μέγιστη διάμετρος εργαλείου	(Mm)	112/200	112/200	112/200
Μέγιστο μήκος εργαλείου	(Mm)	400	400	400
Βάρος και διαστάσεις μηχανής
Βάρος μηχανής	(τόνος)	10	15	19
Συνολική διάσταση	(Mm)	3500 2400 * * 3200	5000/5500/600037803568	5000/5500/6000/650040803668
