Name: Κέντρο κατεργασίας CNC τύπου διπλής στήλης GMC1210 Gantry CNC άλεσης
Brand: SUMORE
Price: 88.0 USD
Availability: InStock
Rating: 4.9 (19 reviews)

Γρήγορη λεπτομέρεια

● Μέγεθος τραπεζιού (ΠxΜ): 820x1300 χιλ.

● Χωρητικότητα φόρτωσης στο τραπέζι: 1 τόνος

● Διαδρομή άξονα X: 1000 mm

● Διαδρομή άξονα Y - συμπεριλαμβανομένης της διαδρομής αλλαγής εργαλείου: 1250 mm

● Διαδρομή άξονα Z: 600 mm

● Πλάτος ατσάλινου σκελετού: 1050 mm

● Ταχύτητα άξονα - ιμάντας: 6000/8000 σ.α.λ.

● Ισχύς κύριου κινητήρα: 11-15kw

Βίντεο

Περιγραφή

Κέντρο μηχανημάτων γερανού CNC GMC1210/GMC1400/GMC1600 Τύπος γερανού Οριζόντιο κέντρο κατεργασίας άλεσης CNC

Κύρια χαρακτηριστικά

● Το κέντρο κατεργασίας CNC της φρέζας Gantry κληρονομεί τα πλεονεκτήματα της άκαμπτης ακαμψίας, της δομικής συμμετρίας και της ισχυρής σταθερότητας του παραδοσιακού πλαισίου της μηχανής Gantry.

● Εισάγει τη διεθνή προηγμένη ιδέα δυναμικού άκαμπτου σχεδιασμού και βελτιστοποιεί τον σχεδιασμό των κινούμενων μερών.

● Η εργαλειομηχανή έχει μεγάλη ροπή και καλά χαρακτηριστικά γρήγορης απόκρισης.

● Προαιρετικά: 3 αξόνων, 4 αξόνων και 5 αξόνων, μπορούμε επίσης να προσαρμόσουμε σύμφωνα με τις απαιτήσεις σας.

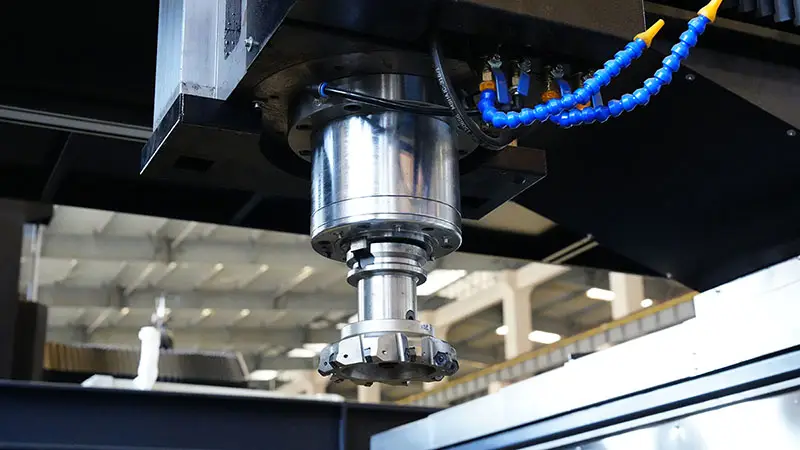

GMC1210 5

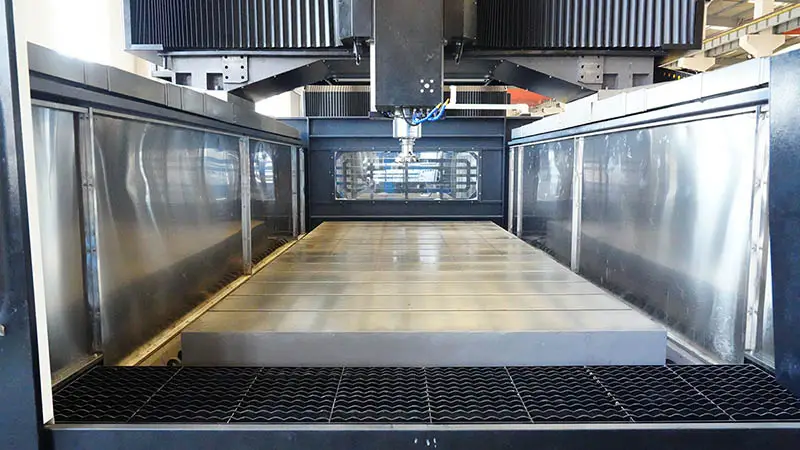

GMC1210 4

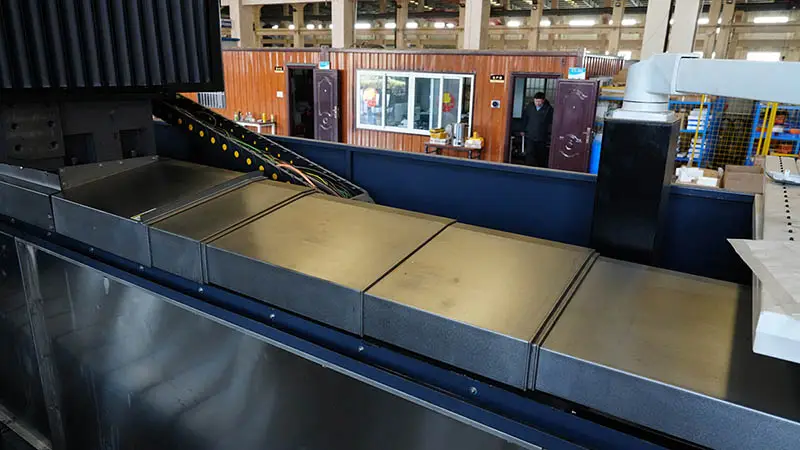

GMC1210 3

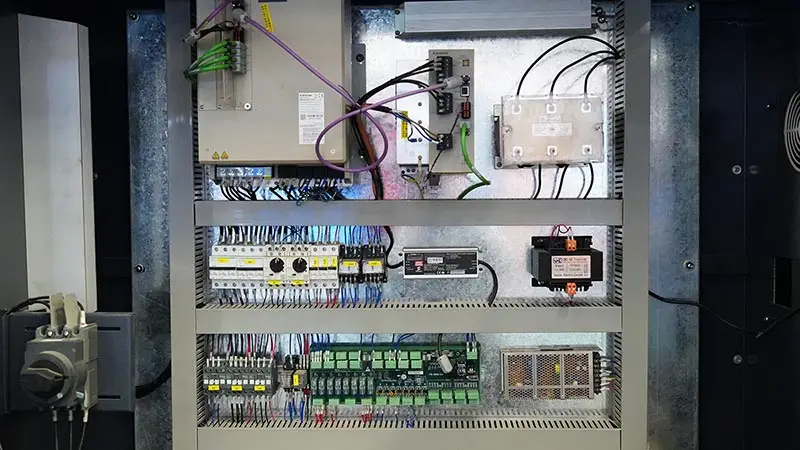

GMC1210 6

Εφαρμογές

Αυτό το μηχάνημα είναι κατάλληλο για φρεζάρισμα, τρύπημα, διάτρηση, σπείρωμα, κ.λπ. Κατεργασία σιδηρούχων και μη σιδηρούχων μετάλλων, μπορεί να ολοκληρώσει διάφορες διαδικασίες μόνο με την εγκατάσταση του τεμαχίου εργασίας, εξασφαλίζοντας την ποιότητα των προϊόντων και την αποδοτικότητα της παραγωγής.

Προδιαγραφές

Μοντέλο	Μονάδα	GMC1210	GMC1400	GMC1600
Χωρητικότητα
Μέγεθος τραπεζιού WXL	(Mm)	820*1300	1000*2000/2500/3000	1300*2000/2500/3000/3500
Χωρητικότητα φόρτωσης στο τραπέζι	(τόνος)	1	3.5	4
Απόσταση από την επιφάνεια του άξονα έως την επιφάνεια του τραπεζιού	(Mm)	70-670	150-950	250-1050
Υποδοχή τραπεζιού T		5-18-160	7-22-170	7-22-170
Ταξίδι με άξονα Χ	(Mm)	1000	2000/2500/3000	2000 / 2500 / 3000 / 3500
Διαδρομή άξονα Y - συμπεριλαμβανομένης της διαδρομής αλλαγής εργαλείου	(Mm)	1250	1650	1850
Z διαδρομή άξονα	(Mm)	600	800	800
Πλάτος γέφυρας	(Mm)	1050	1400	1600
Ατρακτος
Κωνικότητα/διάμετρος άξονα		BT50-155	BT50-190	BT50-190
Ταχύτητα άξονα – ιμάντας	(Rpm)	6000 / 8000rpm	6000 / 8000rpm	6000/8000
Κύρια ισχύς κινητήρα	(KW)	'11-15	15-18.5	15-18.5KW
Ταχύτητα κοπής
Γρήγορη ταχύτητα τροφοδοσίας	(M / min)	X:15 Y:15 Z:10	X:15 Y:15 Z:10	X:15 Y:15 Z:10
Ταχύτητα σίτισης κοπής	(M / min)	10	10	10
Ακρίβεια
Ακρίβεια τοποθέτησης	(Mm)	± 0.005	± 0.005	± 0.005
Ακρίβεια επανατοποθέτησης	(Mm)	± 0.003	± 0.003	± 0.003
ATC
Αριθμός εργαλείου		24	24	24
Χρόνος αλλαγής εργαλείου	(Ων)	2.7	2.7	2.7s
Μέγιστο βάρος εργαλείου	(Kg)	8	8	8
Μέγιστη διάμετρος εργαλείου	(Mm)	112/200	112/200	112/200
Μέγιστο μήκος εργαλείου	(Mm)	400	400	400
Βάρος και διαστάσεις μηχανής
Βάρος μηχανής	(τόνος)	10	15	19
Συνολική διάσταση	(Mm)	3500 2400 * * 3200	5000/5500/600037803568	5000/5500/6000/650040803668
